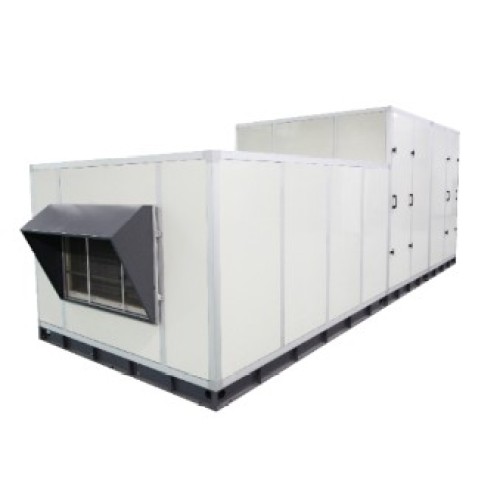

وحدة التبريد بالتبخير AHU نوع التبخر المباشر
نظرة عامة على المنتج
وحدة معالجة الهواء بالتبخير المباشر هذه عبارة عن مكيف هواء بيئي للتبريد التبخيري وحدات كبيرة جدًا ومبرد هواء تبخيري للمياه فعال من حيث التكلفة وموفر للطاقة . باعتباره مكيف هواء موثوقًا وصديقًا للبيئة ولا يحتوي على مبرد ، فإنه يعمل كوحدة تبريد للتهوية الصناعية واسعة النطاق للخدمة الشاقة وآلة تبريد مياه كبيرة الحجم لمستودع تدفق الهواء . تم تصميمه باستخدام مبدأ التبريد المباشر بتبخير الماء، وهو يدعم نطاق تدفق هواء واسع للغاية يتراوح بين 5000-100000 متر مكعب/ساعة مع طاقة إدخال مرنة تتراوح من 7.5 كيلو واط إلى 90 كيلو واط. إنها توفر حلول معالجة هواء متكاملة كبيرة الحجم وذات كفاءة عالية وصديقة للميزانية، وتتوافق تمامًا مع متطلبات التهوية وتبديد الحرارة والتبريد للمنشآت الصناعية الصغيرة والمتوسطة والكبيرة جدًا والمستودعات اللوجستية والأماكن التجارية ومرافق الإنتاج الضخم بجميع أحجامها.
المواصفات الفنية
الأداء الأساسي والمعايير الهيكلية
- نموذج السلسلة: وحدة معالجة الهواء بالتبخير المباشر AHU
- فئة المنتج: مكيف هواء بيئي للتبريد التبخيري ، مكيف هواء صديق للبيئة بدون مبرد
- نطاق تدفق الهواء المقدر: 5000 ~ 100000 متر مكعب / ساعة تدفق هواء دائري قابل للتعديل على نطاق واسع
- نطاق طاقة الإدخال: 7.5 ~ 90 كيلو واط تكوين طاقة متطابق قابل للتطوير
- تقنية التبريد: التبادل الحراري المباشر لتبخير الماء، وتلامس الهواء مع وسادة تبريد مبللة مباشرة لامتصاص الحرارة
- هيكل الوحدة: خزانة معدنية معزولة متعددة الأقسام وقابلة للتوسيع، وترشيح متكامل، وتبريد بالتبخير، وحاجز مائي، وقطاعات إمداد هواء عالية الساكنة
- نظام التحكم: تحكم مركزي ذكي PLC، وصلة مجموعة متعددة الوحدات، دعم التشغيل التلقائي غير المراقب لمدة 24 ساعة
- أدوار النشر الرئيسية: مبرد الهواء التبخيري للمياه الموفر للطاقة ، وحدة تبريد تهوية الورشة الصناعية وآلة تبريد المياه الكبيرة في مستودع تدفق الهواء
- شكل التثبيت: خزانة متكاملة قابلة للتوسيع ومثبتة على الأرض ذات حمولة ثقيلة، ومتوافقة مع شبكة خطوط أنابيب إمداد الهواء بمجاري الهواء المركزية ذات العيار الكبير
- درجة الحماية: IP54 مقاوم للغبار والرذاذ، وقابل للتكيف مع بيئات تشغيل المصانع والمستودعات العامة إلى المتوسطة القاسية
ميزات المنتج والمزايا التنافسية الأساسية
1. نظام التبريد بالتبخر المباشر الأخضر الخالي من المبردات
يعمل مكيف الهواء الصديق للبيئة والذي لا يحتوي على مادة تبريد على التخلص من دورات ضغط مادة التبريد الكيميائية تمامًا، ويعتمد على التبخر المباشر للمياه النقية من أجل التبريد بالتبادل الحراري. وباعتباره مكيف هواء بيئيًا للتبريد التبخيري قياسي في السوق، فإنه يحقق صفر استنفاد للأوزون وإنتاج منخفض للكربون، مما يلبي معايير المصنع الأخضر الأساسية ومعايير التدقيق البيئي الصناعي الدولية بتكلفة رأسمالية أقل من نماذج AHU ذات نقطة الندى/غير المباشرة.
2. أداء ممتاز في توفير الطاقة
باعتباره مبرد هواء تبخيري للمياه عالي القيمة وموفر للطاقة ، فإن هيكل التبخر المباشر يقلل من استهلاك الطاقة بنسبة تزيد عن 60% مقارنة بوحدات تكييف الهواء التقليدية ذات الضاغط AHU. يمكن مطابقة نطاق الطاقة الواسع من 7.5 إلى 90 كيلووات بحرية مع الأحمال الحرارية في الموقع، وتجنب النفايات ذات الحجم الزائد وتحقيق التحكم الدقيق في استهلاك الطاقة في الوقت الفعلي لخطوط إنتاج مختلفة الحجم.
3. 5000-100000m³/h تدفق هواء عملاق قابل للتوسيع لتغطية الموقع على نطاق واسع
مع قدرة تدفق هواء واسعة للغاية قابلة للتعديل تغطي مساحات صغيرة إلى كبيرة الحجم، تعمل هذه الوحدة كوحدة تبريد تهوية لورشة العمل الصناعية شديدة التحمل ومتعددة الاستخدامات وآلة تبريد مياه كبيرة للمستودع بتدفق هواء عالي الإنتاج. يسمح إطارها المعياري القابل للتوسيع بإضافة أقسام تبريد/ترشيح إضافية في الموقع، ودمج الترشيح الأولي، والتبريد بالتبخير المباشر، وإمدادات الهواء عالية الضغط لتحقيق عادم حراري كامل المساحة وتقليل درجة الحرارة للمصانع والمستودعات بأي مساحة مربعة.
دليل التثبيت والتشغيل خطوة بخطوة
- إعداد الأساس: ضع أساسًا خرسانيًا مسلحًا مسطحًا، وقم بتسوية وتثبيت خزانة وحدة تبريد تهوية الورشة الصناعية القابلة للتوسيع باستخدام براغي تثبيت للخدمة الشاقة لتثبيت الأرضية بشكل ثابت.
- توصيل مجاري الهواء: قم بإغلاق حواف مجاري الهواء وإرجاعها إلى شبكة أنابيب التهوية المركزية في المبنى باستخدام حشوات محكمة الغلق لتقليل فقد تسرب الهواء البارد.
- وصلة أنابيب المياه: قم بتوصيل الصنبور/إمدادات المياه الصناعية، والصرف التلقائي وخطوط الأنابيب الفائضة بنظام خزان المياه الداخلي المتداول للوحدة.
- أسلاك الطاقة ثلاثية الطور: قم بتشغيل كابلات الطاقة الصناعية الثقيلة المطابقة إلى خزانة التحكم PLC، وإكمال التأريض الآمن القياسي الكامل وفقًا للقوانين الكهربائية الثقيلة الدولية.
- برمجة المعلمات: ضبط درجة حرارة الهواء المستهدفة ومستويات سرعة المروحة ودورات وقت تشغيل مضخة المياه وجداول التحول غير المراقبة عبر واجهة PLC التي تعمل باللمس HMI.
- اختبار بدء التشغيل: إطلاق التشغيل التجريبي الممتد؛ تحقق من كفاءة التبريد بالتبخير، وإجمالي حجم تدفق الهواء، وضيق المياه في الخزانة، ومنطق التحكم التلقائي قبل النشر الرسمي للإنتاج بالحمولة الكاملة.
- الصيانة المجدولة: تنظيف/استبدال لوحة التبريد ربع سنوية، وتبديل وسائط الفلتر نصف سنوي، واهتزاز محرك المروحة شهريًا، وإجراءات فحص أداء مضخة المياه.
سيناريوهات التطبيق
تعمل وحدة معالجة الهواء بالتبخير المباشر هذه كمكيف هواء بيئي للتبريد التبخيري متعدد الأحجام وقابل للتكيف، ومكيف هواء صديق للبيئة بدون مبرد ، ومبرد هواء تبخيري للمياه موفر للطاقة ، ووحدة تبريد تهوية لورشة العمل الصناعية وآلة تبريد مياه كبيرة قابلة للتطوير في مستودع تدفق الهواء للمساحات الصناعية والتجارية بجميع الأحجام:
- ورش التصنيع متعددة الأحجام: تجميع المكونات الصغيرة، وتصنيع المعادن المتوسطة، ومصانع إنتاج السيارات/الآلات الثقيلة الضخمة (تطبيق وحدة تبريد تهوية الورش الصناعية الأساسية)
- مستودعات تخزين لوجستية شاملة النطاق: ساحات تخزين محلية صغيرة، ومراكز توزيع إقليمية متوسطة، وساحات تخزين آلية وطنية ضخمة (تطبيق أساسي لآلة تبريد المياه في مستودع تدفق الهواء الكبير )
- المرافق الزراعية العامة: بيوت زراعية متوسطة وكبيرة، حظائر تربية المواشي، مصانع زراعة الفطر التجارية
- الأماكن العامة التجارية والصناعية: مقاصف موظفي المصانع، وقاعات العرض الكبيرة، وساحات التسوق، والأماكن الرياضية
- مصانع المعالجة الصناعية الخفيفة: مصانع النسيج، وورش القولبة بالحقن، ومرافق فرز المواد الخام المعدنية ذات الحرارة العالية وأحمال الغبار
فوائد ملموسة للمشترين الصناعيين العالميين متعددي النطاق
- تكلفة تشغيل منخفضة خالية من المبردات الخضراء : نظرًا لكونه مكيف هواء صديق للبيئة ولا يحتوي على مبرد ، فإنه يزيل تكاليف تعبئة غاز التبريد المتكررة وإصلاح التسرب، ويتوافق مع معايير التدقيق البيئي الدولية الأساسية للمصنع الأخضر باستثمار أولي أقل من وحدات معالجة الهواء غير المباشرة/نقطة الندى.
- تشغيل عالي الكفاءة في استهلاك الطاقة : توفر البنية التبخيرية المباشرة توفيرًا في الطاقة بنسبة تزيد عن 60% مقارنة بأنظمة AHU الضاغط، وأداء متميز من حيث التكلفة باعتباره مبرد هواء تبخيري للمياه صديق للميزانية وموفر للطاقة للمصانع والمستودعات التي تعمل يوميًا لساعات طويلة.
- يتوافق تدفق الهواء القابل للتطوير مع أي حجم للموقع: 5000–100000 متر مكعب/ساعة يغطي الإنتاج القابل للضبط ورش العمل الصغيرة إلى أرضيات المصانع الضخمة، ومنصة منتج واحدة تناسب جميع مقاييس المشروع لتبسيط عملية الشراء وإدارة مخزون قطع الغيار.
- عبء تشغيلي منخفض للعمالة: يؤدي التحكم غير المراقب في مجموعة PLC إلى إلغاء الحاجة إلى فنيي التدفئة والتهوية وتكييف الهواء (HVAC) المخصصين على مدار الساعة لدورات الإنتاج المستمرة متعددة النوبات.
الشهادات والامتثال التنظيمي الدولي للتصدير
- شهادة CE: متوافقة مع سلامة الآلات الصناعية في الاتحاد الأوروبي، والتداخل الكهرومغناطيسي EMC والمعايير الكهربائية ذات الجهد المنخفض لمعدات معالجة الهواء الكبيرة HVAC.
- الامتثال لـ RoHS 2.0: تلبي الطلاءات المعدنية للخزانة ولفائف المحركات ولوحات دوائر PLC وأجهزة الختم معايير الاتحاد الأوروبي لتقييد المواد الخطرة لتصدير المعدات الصناعية عبر الحدود.
- نظام إدارة الجودة ISO 9001: تم التحقق من إنتاج خط التجميع الموحد الكامل وتدفق الهواء وكفاءة الطاقة والتبريد من خلال اختبار تدقيق مستقل من طرف ثالث.
- شهادة IP54 لمقاومة الغبار والرذاذ: تشغيل مستقر في بيئات عمل المصانع والمستودعات العامة ذات الغبار المعتدل والرطوبة.
- اختبار تقادم الحمل الكامل قبل الشحن بنسبة 100%: تخضع كل وحدة AHU لاختبار إجهاد تدفق الهواء والحمولة الكاملة المستمر لمدة 10 ساعات قبل الشحن قبل تغليف التصدير المقاوم للصدمات بإطار من الخشب الرقائقي المقوى.
خيارات تخصيص الطلب بالجملة
- الجهد والتردد التكيف مع الشبكة العالمية: قابل للتكوين 380 فولت/220 فولت، 50 هرتز/60 هرتز لتتوافق مع مواصفات شبكة الطاقة الصناعية ثلاثية الطور في جميع أنحاء العالم.
- تدفق الهواء وقياس الطاقة: ضبط مخصص لتدفق هواء المروحة وقوة المحرك في أي مكان ضمن النطاقات المقدرة من 5000 إلى 100000 متر مكعب/ساعة و7.5 إلى 90 كيلو وات لتتناسب مع متطلبات الحمل الحراري للمشروع بالضبط.
- ترقية وسادة التبريد: وسادات تبخر سميكة مضادة للعفن وامتصاص الماء العالي لبيئات المصانع الساحلية الاستوائية عالية الرطوبة.
- حزمة ترقية التحكم الذكي: أضف المراقبة السحابية عن بعد لإنترنت الأشياء، وبناء إرساء نظام BMS، وتسجيل البيانات التشغيلية لدرجة الحرارة/الرطوبة لمنصات الإدارة الذكية المركزية في المصنع.
تدفق الإنتاج القياسي وسير العمل الصارم لمراقبة الجودة
- فحص المواد الخام الواردة لمراقبة الجودة (QC): التحقق من أن محركات المراوح الصناعية، والألواح الفولاذية المعزولة للخزانة، ووسادات التبريد التبخيري عالية الكثافة، وتجميعات التحكم PLC ووسائط الترشيح ضد معايير الجودة الصارمة لمكيفات الهواء البيئية للتبريد التبخيري الكبيرة AHU.
- قطع وتجميع الخزانات المعيارية باستخدام الحاسب الآلي: الألواح المعدنية المعزولة المقطوعة بدقة، وتجميع الإطار المجزأ، وتثبيت حواجز المياه المختومة وأجهزة باب الوصول.
شهادات العملاء الصناعية العالمية متعددة النطاق التي تم التحقق منها
الشهادة 1 – مصنع تجميع قطع غيار السيارات المتوسطة بجنوب شرق آسيا
لقد طلبنا 8 مجموعات من وحدة معالجة الهواء بالتبخير المباشر كوحدة تبريد تهوية الورشة الصناعية الأساسية لمصنع تجميع قطع غيار السيارات بمساحة 12000 متر مربع. يعمل مبرد الهواء التبخيري للمياه الموفر للطاقة ذو الأسعار المعقولة على خفض فاتورة كهرباء التدفئة والتهوية وتكييف الهواء (HVAC) الشهرية بنسبة 63%. يغطي تدفق الهواء القابل للتطوير تخطيط خط الإنتاج الخاص بنا بشكل مثالي، ويتناسب التحكم غير المراقب PLC مع جدول التصنيع ثلاثي النوبات لدينا، كما أن الهيكل البسيط يجعل الصيانة في الموقع سريعة لفنيي المصنع المحليين.
الشهادة 2 – مؤسسة إقليمية متوسطة للنسيج والتخزين في الشرق الأوسط
تعمل وحدات AHU المباشرة هذه بمثابة آلة تبريد المياه الرئيسية للمستودعات ذات تدفق الهواء الكبير لورش النسيج وساحات تخزين البضائع. باعتباره مكيف هواء معتمد صديقًا للبيئة ولا يحتوي على مبرد ، فإنه يلبي لوائح الانبعاثات الصناعية الخضراء المحلية. يعمل تدفق الهواء الجماعي على طرد الوبر الساخن والحرارة من أرضيات الإنتاج بسرعة، ويتكيف تصميم الخزانة القابلة للتوسيع مع إضافة مساحة تخزين أكبر عامًا بعد عام، وتعمل بثبات خلال درجات حرارة الصيف الحارة للغاية دون حدوث أعطال كبيرة.
الأسئلة الشائعة الأسئلة المتداولة
س 1: هل وحدة معالجة الهواء بالتبخير المباشر هذه هي مكيف هواء صديق للبيئة ولا يحتوي على مبرد، وهل تتطلب تركيبًا معقدًا للغاية؟
A1: نعم، إنه مكيف هواء بيئي تبريد تبخيري خالٍ من المبردات بنسبة 100%. تقوم فرق التدفئة والتهوية وتكييف الهواء الصناعية المحترفة بإكمال صب الأساسات، وتخطيط مجاري الهواء، وتوجيه أنابيب المياه، وأسلاك الطاقة ثلاثية الطور؛ تصل الخزانة المعيارية مجمعة مسبقًا مع جميع أنظمة التبريد الفرعية الأساسية لتبسيط أعمال التجميع في الموقع.
س 2: هل يمكن لهذا النموذج القابل للتطوير أن يعمل كوحدة تبريد تهوية لورشة العمل الصناعية الثقيلة بجميع أحجامها لمصانع الإنتاج الصغيرة إلى الضخمة ذات درجات الحرارة العالية؟
ج2: بالتأكيد. نطاق تدفق الهواء الواسع للغاية 5000-100000 متر مكعب/ساعة، ودرجة الحماية الصناعية IP54، والطاقة المرنة 7.5-90 كيلووات والإطار القوي القابل للتوسيع يجعلها وحدة تبريد تهوية لورشة العمل الصناعية ذات الأحمال الثقيلة متعددة الاستخدامات لتجميع المكونات ومعالجة المعادن والمنسوجات ومصانع التصنيع بكميات كبيرة بأي مساحة مربعة.
