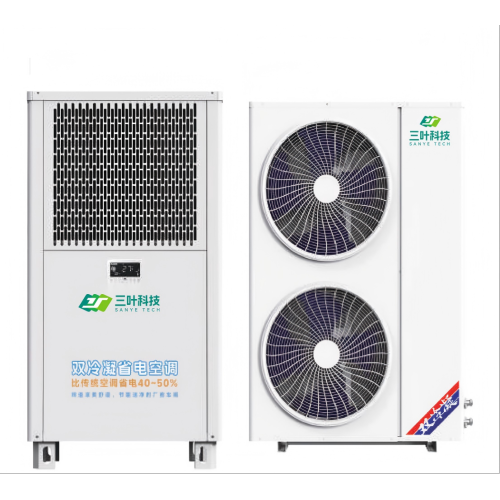

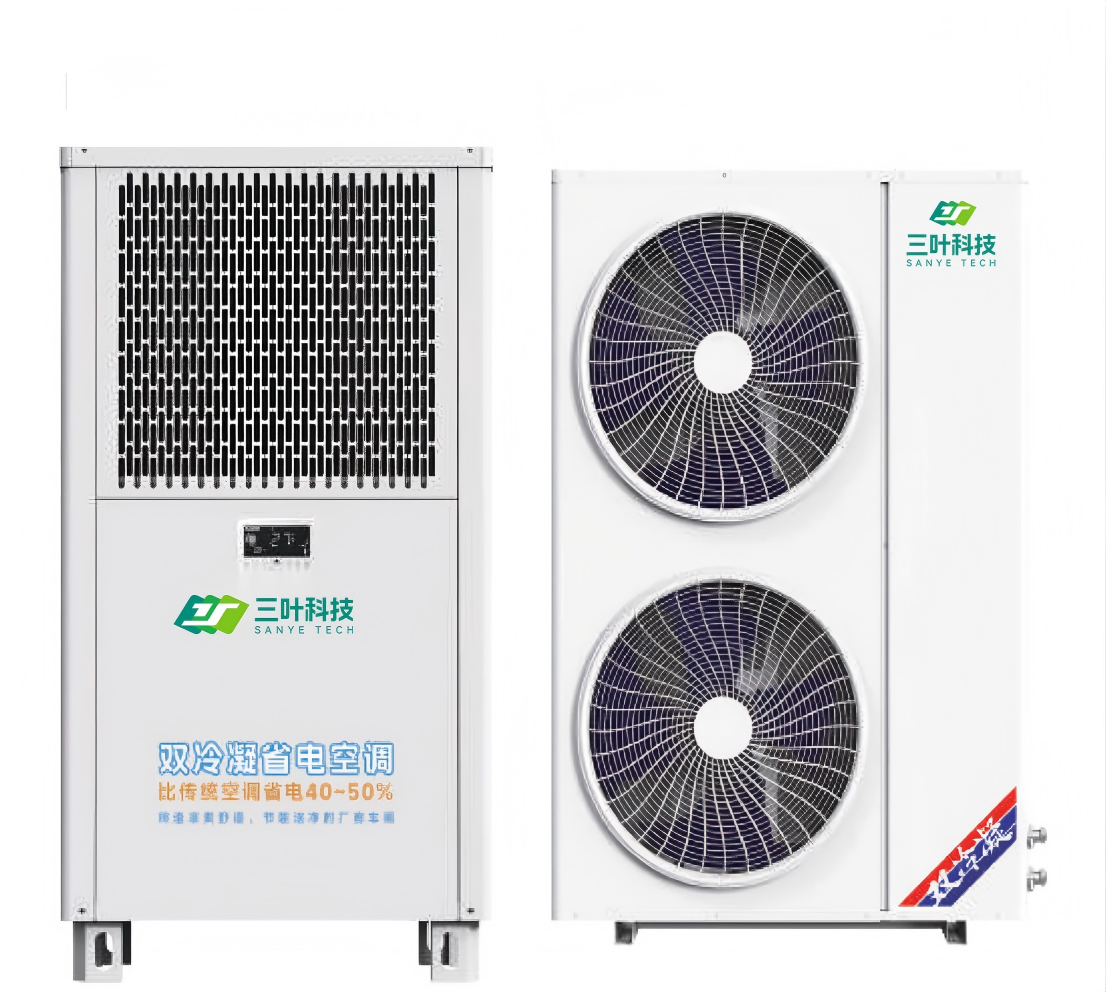

مكيف هواء مزدوج التكثيف 5P/7P
نظرة عامة على المنتج
يغطي مكيف الهواء ذو التكثيف المزدوج الأنبوبي 5P/7P نموذجين SY-GD-25S وSY-GD-35S، وهو ينتمي إلى نظام تبريد ذو مساحة كبيرة من النوع المنفصل ووحدة تكييف هواء صناعية أفقية عمودية متعددة المواصفات. باعتبارها معدات تبريد تجارية كبيرة للأماكن الكبيرة عالية الكفاءة، ومكيف هواء صناعي تجاري مزدوج التكثيف ومكيف هواء عالي الكفاءة لمستودع ورشة عمل فعال من حيث التكلفة، تم تصميم هذه الوحدة المخفية الأنبوبية للمنشآت الصناعية الكبيرة والمستودعات اللوجستية والأماكن التجارية الواسعة التي تتراوح مساحتها من 120㎡ إلى 250㎡. تم تصميمه بنظام تبادل حراري مزدوج التكثيف، وهو يحقق كفاءة EER عالية جدًا تبلغ 5.2، ويدعم إمداد الهواء بطول 25 مترًا، ويعمل بثبات تحت حمل صناعي ثقيل على مدار 24 ساعة، مما يوفر حلول تحكم في درجة الحرارة مخفية وموفرة للمساحة وموفرة للطاقة للمشترين الصناعيين العالميين.
المواصفات الفنية
معلمات النموذج والأبعاد والوزن
- رقم الموديل المتاح : SY-GD-25S (5P)، SY-GD-35S (7P)
- أبعاد الوحدة الداخلية (مم) : 810*610*1446 (يشترك كلا الطرازين 5P و7P في نفس الحجم)
- أبعاد الوحدة الخارجية (مم) : 1058*540*1488 (يشترك كلا الطرازين 5P و7P في نفس الحجم)
- الوزن الإجمالي (الوحدة الداخلية والخارجية) (كجم) : 190 (لكلا الطرازين)
معلمات السلامة الكهربائية
- الجهد الكهربي / التردد المقدر (فولت/هرتز) : 380 / 50 (عالمي لـ 5P و7P)
- مدخلات الطاقة (كيلوواط) : 4.5 (SY-GD-25S 5P)، 5.5 (SY-GD-35S 7P)
- تيار التشغيل (أ) : 8 (5P)، 11 (7P)
- فئة الحماية من الصدمات الكهربائية : الفئة الأولى (كلا الطرازين)
أداء التبريد وتسليم الهواء
- قدرة التبريد الصناعي (كيلوواط) : 26 (5P)، 36 (7P)
- قدرة التسخين (كيلوواط) : 38 (مخصص لـ 5P)، 45 (مخصص لـ 7P)
- معدل تدفق الهواء (م³/ساعة) : 5500 (عالمي لكلا الطرازين)
- مسافة توصيل الهواء (م) : 25 (عالمية لكلا الطرازين)
- الضغط الساكن (Pa) : 460 (عالمي لكلا الطرازين)
- وحدة EER : 5.2 (كفاءة الطاقة الشاملة لـ 5P و7P)
- مستوى الضوضاء (ديسيبل) : <60 (يعمل كلا الطرازين بضوضاء منخفضة)
- مساحة الأرضية القابلة للتطبيق (م²) : 120~200 (5P SY-GD-25S)، 150~250 (7P SY-GD-35S)
دورة والتجهيزات المساعدة
- نوع المبرد : R410A (مبرد صديق للبيئة لجميع الوحدات)
- أنبوب مدخل مياه الصنبور : DN20 (التكوين القياسي)
ميزات المنتج والمزايا الأساسية
تقنية أساسية فائقة توفير الطاقة بمكثف مزدوج
يستخدم مكيف الهواء الصناعي التجاري المزدوج هيكل التبادل الحراري لدوران التكثيف المزدوج، مما يعزز بشكل كبير كفاءة تبديد الحرارة ويثبت مخرجات التبريد تحت بيئات درجة الحرارة العالية. معيار 5.2 EER الموحد يجعله مكيف هواء عالي الكفاءة لمستودعات ورش العمل من الدرجة الأولى، مما يقلل تكاليف تشغيل الكهرباء على المدى الطويل للمصانع والأماكن التجارية الكبيرة التي تقوم بتشغيل معدات التبريد طوال اليوم.
تصميم منفصل مخفي، موفر للمساحة وتصميم جميل
تم تصنيفها على أنها وحدة تكييف هواء صناعية أفقية عمودية ناضجة، يمكن إخفاء الوحدة الداخلية الأنبوبية داخل هياكل السقف دون إشغال مساحة الأرض أو تدمير ديكور المكان. إن التصميم المنفصل لنظام تبريد المساحة الكبيرة من النوع المنفصل يفصل بين وحدة إمداد الهواء الداخلي ووحدة التكثيف الخارجية، مما يدعم تخطيط خط الأنابيب المرن لهياكل المصانع والمستودعات وقاعات العرض المعقدة.
ضغط ثابت عالي جدًا وتبريد موحد لمسافة طويلة يبلغ 25 مترًا
- ضغط ثابت للغاية 460 باسكال يتوافق مع تصميم مجاري الهواء الطويلة، ويدعم إمداد الهواء لمسافة طويلة تصل إلى 25 مترًا، ويزيل المناطق الميتة ذات درجة الحرارة العالية في مساحات كبيرة تتراوح بين 120 و250 مترًا مربعًا
- يضمن حجم الهواء المستقر الذي يبلغ 5500 متر مكعب في الساعة توزيعًا متساويًا لدرجة الحرارة في ورش العمل ومستودعات التخزين ذات السقف العالي
- لن يتعارض تشغيل الضوضاء الذي يتم التحكم فيه بدقة أقل من 60 ديسيبل، مع إنتاج ورشة العمل وتجربة العملاء التجارية
- يتميز المبرد R410A الصديق للبيئة بسرعة تبريد عالية، وتبادل حراري مستقر وانبعاث منخفض للكربون، بما يتوافق مع معايير حماية البيئة العالمية.
تشغيل مستقر وآمن متعدد المواصفات من الدرجة الصناعية
مجهزة بإمدادات الطاقة الصناعية ثلاثية الطور القياسية 380V والحماية من الصدمات الكهربائية من الدرجة الأولى، فإن هذه السلسلة من معدات التبريد التجارية للأماكن الكبيرة لديها اثنين من مواصفات الطاقة (5P و7P) لتتناسب مع أحجام المساحات المختلفة. يدعم كلا الطرازين التشغيل بحمولة كاملة على مدار 24 ساعة بدون توقف، والتكيف مع بيئات الإنتاج والتخزين الصناعية القاسية ذات درجات الحرارة العالية.
دليل التشغيل خطوة بخطوة
- تركيب مجاري مخفية : قم بتضمين وحدة مجاري الهواء الداخلية في مساحة السقف، وقم بتثبيت وحدة التكثيف الخارجية في منطقة خارجية جيدة التهوية؛ التوصيل الكامل لخطوط أنابيب التبريد وأنابيب مدخل المياه DN20 وكابلات الطاقة الصناعية 380 فولت.
- الفحص الكامل قبل بدء التشغيل : التحقق من ضيق خطوط الأنابيب، وسلامة أسلاك الطاقة، ونظافة مرشح الهواء، والقضاء على المخاطر الخفية مثل تسرب غاز التبريد، وأعطال الدائرة، وانسداد مجاري الهواء.
- إعداد الوضع والمعلمة : تشغيل الطاقة، واختيار وضع التبريد أو وظيفة التسخين المخصصة وفقًا للطلب الموسمي؛ اضبط درجة الحرارة الداخلية المستهدفة واضبط سرعة المروحة بناءً على منطقة المكان والحمل الحراري.
- التشغيل المستمر طويل الأمد : يعمل نظام تدوير التكثيف المزدوج تلقائيًا ويضبط حمل الطاقة بذكاء، مما يحقق تبريدًا ثابتًا بدرجة حرارة كاملة التغطية لمساحة كبيرة تبلغ 120 إلى 250 مترًا مربعًا.
- الصيانة الدورية الروتينية : قم بإيقاف تشغيل الوحدة بشكل دوري لتنظيف شاشة الفلتر الداخلية ورواسب غبار المكثف الخارجي، والحفاظ على كفاءة التبادل الحراري المستقرة وإطالة عمر خدمة نظام التبريد ذو المساحة الكبيرة من النوع المنفصل .
سيناريوهات التطبيق
باعتباره نظام تبريد للمساحة الكبيرة من النوع المنفصل متعدد المواصفات، فإن مكيف الهواء بالتكثيف المزدوج الأنبوبي 5P/7P يتم تطبيقه على نطاق واسع في العديد من السيناريوهات الصناعية والتجارية ذات المساحات الكبيرة:
- ورش الإنتاج الصناعي : ورش التصنيع، مصانع التجميع الإلكتروني، ورش معالجة المعادن؛ مكيف الهواء ذو الكفاءة العالية لمستودع ورشة العمل هذا يبرد بشكل مستمر معدات الإنتاج ومناطق عمل الموظفين.
- المستودعات اللوجستية والتخزين : مستودعات تخزين المواد الخام، ومراكز توزيع البضائع تامة الصنع، ومستودعات نقل البضائع السائبة؛ درجة الحرارة الثابتة المستقرة تمنع البضائع المخزنة من التلف الناتج عن ارتفاع درجة الحرارة.
- الأماكن التجارية الكبيرة : قاعات المعارض المتوسطة والكبيرة، وأسواق الجملة، وصالات الألعاب الرياضية الداخلية، ومناطق خدمة السوبر ماركت الكبيرة؛ معدات تبريد تجارية موثوقة للأماكن الكبيرة لتحقيق تبريد متكامل مخفي.
- المساحات الصناعية والعامة ذات الأسقف العالية : مباني المصانع الشاهقة، ومباني المكاتب الشاملة للمجمعات الصناعية، وأماكن التدريب الداخلية الكبيرة، التي تغطي الطلب على المساحة من 120㎡ إلى 250㎡ عبر مواصفات 5P و7P.
الفوائد الأساسية للعملاء
- خفض تكلفة استهلاك الطاقة على المدى الطويل : يعمل تصميم التكثيف المزدوج فائق الجودة بمعدل 5.2 EER لمكيف الهواء الصناعي التجاري المزدوج التكثيف بشكل كبير على تقليل استهلاك الطاقة اليومي للأماكن التي تتطلب تبريدًا متواصلًا على مدار العام.
- تعظيم المساحة الداخلية القابلة للاستخدام : تعمل الوحدة الداخلية المخفية ذات القنوات على تحرير المساحة الأرضية بالكامل لمعالجة الإنتاج وتكديس البضائع والتخطيط التجاري.
- مطابقة المواصفات المرنة : يغطي الطرازان الاختياريان (5P/7P) مساحة تتراوح بين 120 و250 مترًا مربعًا، ويمكن للمشترين تحديد الوحدات المتطابقة وفقًا لمنطقة مكانهم الفعلية لتجنب الاستثمار الزائد.
- ضمان الإنتاج المستقر وكفاءة الأعمال : يعمل التبريد الموحد لمسافة طويلة بطول 25 مترًا على التخلص من درجات الحرارة المرتفعة المحلية، مما يؤدي إلى تجنب إيقاف تشغيل المعدات وانخفاض كفاءة عمل الموظفين بسبب الحرارة.
- تقليل نفقات الصيانة بعد الشراء : يعمل الهيكل القوي من الدرجة الصناعية ونظام التبادل الحراري المزدوج التكثيف الناضج على تقليل معدل فشل المعدات، مما يقلل تكاليف الإصلاح والاستبدال اللاحقة.
الشهادات والامتثال
جميع موديلات وحدة تكييف الهواء الصناعية الأفقية العمودية هذه تجتاز اختبارات الأداء والسلامة العالمية الموثوقة، وتتوافق تمامًا مع معايير الإنتاج الصناعي الدولية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC):
- شهادة سلامة المعدات الميكانيكية الصناعية CE EU
- شهادة نظام إدارة الجودة الدولية ISO 9001
- شهادة التأهيل القياسية العالمية لكفاءة الطاقة الصناعية
- مؤهل فحص الحماية من الصدمات الكهربائية من الدرجة الأولى
خيارات التخصيص
يدعم نظام التبريد ذو المساحة الكبيرة من النوع المنفصل التخصيص الشخصي متعدد الأبعاد لتلبية المتطلبات المختلفة للمشترين الصناعيين والتجاريين العالميين:
- تخصيص وظيفة التسخين : تجهيز وحدة تسخين بقدرة 38 كيلو وات لطراز 5P، ووحدة تسخين بقدرة 45 كيلو وات لطراز 7P، لتحقيق التحكم الثابت في درجة الحرارة للتبريد والتدفئة على مدار العام.
- تخصيص معلمات الأداء : اضبط سعة التبريد ومعدل تدفق الهواء والضغط الثابت للأماكن الخاصة الكبيرة جدًا أو ذات الهياكل الخاصة التي تتجاوز نطاق المنطقة القياسية القابلة للتطبيق.
- تخصيص مجاري الهواء والملحقات : موصلات مجاري الهواء المخصصة، والأقواس المعلقة وتركيبات أنابيب المياه الإضافية للتكيف مع ظروف تركيب السقف الخاصة.
- تخصيص التحكم الذكي : مراقبة اختيارية عن بعد، ومفتاح توقيت، ونظام تحكم مركزي للمجموعة للإدارة المشتركة متعددة الوحدات.
- تخصيص مظهر العلامة التجارية : شعارات العلامة التجارية المطبوعة حسب الطلب ولون الغلاف المخصص للوحدات الداخلية والخارجية حسب متطلبات العلامة التجارية للعميل.
التعليمات
1. ما هي مساحة الأرضية القابلة للتطبيق التي يغطيها مكيف الهواء ذو التكثيف المزدوج الأنبوبي 5P و7P بشكل منفصل؟
مكيف الهواء عالي الكفاءة لمستودع ورشة العمل 5P موديل SY-GD-25S يناسب مساحة تتراوح من 120 إلى 200 متر مربع، ويغطي موديل 7P SY-GD-35S أماكن كبيرة بمساحة تتراوح من 150 إلى 250 متر مربع، وكلاهما يدعم مسافة إمداد هواء طويلة جدًا تبلغ 25 مترًا للمباني الصناعية والتجارية ذات السقف العالي.
2. ما هي ميزة توفير الطاقة التي يوفرها هيكل التكثيف المزدوج؟
تم تجهيز مكيف الهواء الصناعي التجاري المزدوج هذا بنظام تداول مزدوج للتبادل الحراري، وتصل نسبة EER الموحدة إلى 5.2، مما يوفر حوالي 30% من استهلاك الطاقة مقارنة بمكيفات الهواء الصناعية التقليدية ذات المكثف الواحد في ظل التشغيل المستمر بالحمل الكامل.
