وحدة تبريد منخفضة الطاقة ذات تكثيف مزدوج مجاري 10P

وحدة تبريد منخفضة الطاقة ذات تكثيف مزدوج مجاري 10P

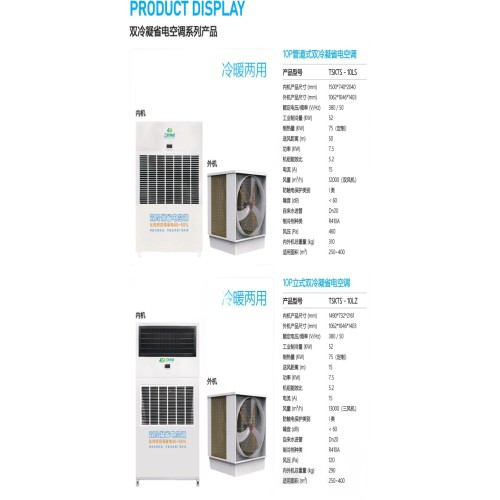

نظرة عامة على المنتج

إن وحدة التبريد ذات التكثيف المنخفض ذات الطاقة المزدوجة 10P عبارة عن حل HVAC منقسم عالي السعة تم تصنيفه على أنه نظام تبريد كبير الحجم من النوع المنفصل . باعتباره مكيف هواء صناعي تجاري مزدوج للخدمة الشاقة، فهو يعتمد هيكل تكثيف ضاغط مزدوج متوازي لتقليل استهلاك الطاقة بنسبة 48% مقارنةً بالنماذج التقليدية ذات الضاغط الفردي 10P. إنها تعتبر وحدة تكييف هواء صناعية أفقية عمودية قياسية مع تركيب مجاري مخفي، تعمل كمعدات تبريد تجارية متميزة للأماكن الكبيرة ومكيف هواء عالي الكفاءة لمستودع ورشة العمل الثقيل. تم تصميم مجاري الهواء المخفية للمساحات التي تتراوح من 450 إلى 550 مترًا مربعًا، مما يحافظ على نظافة المساحة الداخلية مع توفير تدفق هواء تبريد متوازن وبعيد المدى للمصانع ومراكز التسوق وقاعات العرض ومستودعات الخدمات اللوجستية.

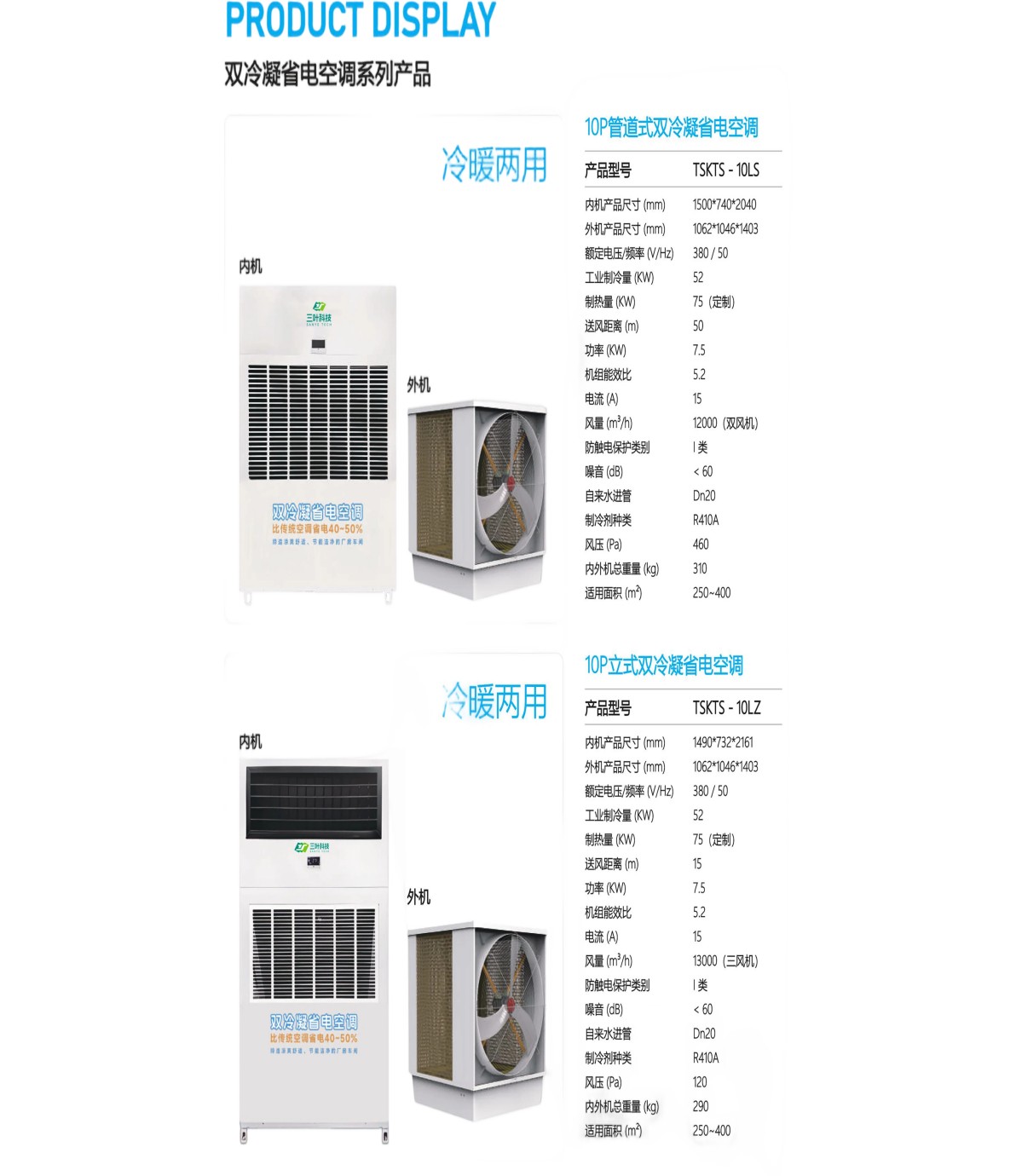

المواصفات الفنية

موديل مجاري الهواء 10P (DCU-10)

• رمز الموديل: DCU-10 (وحدة تبريد منخفضة الطاقة بتكثيف مزدوج مجاري 10P)
• قدرة التبريد المقدرة: 25 كيلو واط / 10 طن قدرة التبريد
• هيكل النظام: معالج هواء داخلي مقسم + وحدة تكثيف تمرير متوازية خارجية مزدوجة (مكيف هواء تكثيف مزدوج صناعي تجاري)
• المبرد: مبرد صديق للبيئة منخفض القدرة على إحداث الاحترار العالمي R410A
• شكل التثبيت: تركيب مجاري مخفي، تصميم رأسي/أفقي قابل للتكيف (وحدة تكييف الهواء الصناعية الأفقية العمودية)
• حجم تدفق الهواء قابل للتعديل: 8000-11000 متر مكعب/ساعة
• الضغط الثابت الخارجي: الحد الأقصى 800 باسكال لشبكات القنوات الطويلة المعقدة
• معيار مدخلات الطاقة: 380 فولت/415 فولت ثلاثي الطور، 50 هرتز/60 هرتز، تكيف الجهد العالمي
• تشغيل الطاقة المدخلة: تصميم منخفض الطاقة بقدرة 7.2 كيلووات، وتوفير الطاقة بنسبة 48% مقارنة بالوحدات التقليدية ذات الأنابيب 10P
• نسبة كفاءة الطاقة EER: ما يصل إلى 5.6 أعلى معايير الكفاءة من الدرجة الأولى
• نطاق درجة الحرارة المحيطة بالعمل: -12 درجة مئوية ~ 50 درجة مئوية
• ضجيج تشغيل الوحدة الداخلية: ≥52 ديسيبل (أ) على مسافة 3 أمتار
• ضوضاء وحدة التكثيف المزدوجة الخارجية: ≥72 ديسيبل (أ) على مسافة 3 أمتار
• نظام الترشيح: فلتر مركب G4 أساسي + F7 متوسط ​​الكفاءة، ترقية اختيارية لغرفة الأبحاث HEPA
• نظام التحكم: جهاز التحكم الذكي PLC، يدعم المراقبة عن بعد وربط BMS
• تصنيف الحماية: IP44 داخلي، IP54 خارجي مقاوم للغبار ورذاذ الماء
• عمر خدمة التصميم: 15 سنة / 22000+ ساعة تشغيل متواصلة
• أبعاد معالج الهواء الداخلي: 2300 × 1150 × 750 مم
• أبعاد وحدة التكثيف الخارجية: 2100×1100×1600mm
• الوزن الصافي: الوحدة الداخلية 190 كجم، الوحدة الخارجية 280 كجم
• منطقة تغطية التبريد الفعالة: 450-550㎡ (على أساس العزل وارتفاع السقف 3-9 م)

ميزات المنتج والمزايا الأساسية

1. ضاغط متوازي مزدوج التكثيف موفر للطاقة

باعتبارها مكيف هواء صناعي تجاري مزدوج التكثيف ، تعمل الضواغط اللولبية المزدوجة بشكل مستقل في ظل توزيع الحمل الذكي. يؤدي الحمل الخفيف إلى تشغيل ضاغط واحد للتخلص من هدر الطاقة في وضع الخمول؛ يعمل الحمل الكامل على تنشيط الضواغط المزدوجة للحصول على مخرج تبريد كامل بقدرة 25 كيلو وات. تثبت بيانات الاختبار الحقيقية انخفاضًا في الكهرباء بنسبة 48% مقارنة بالآلات ذات الأنابيب 10P القديمة ذات الضاغط الواحد، مما يقلل بشكل كبير من تكاليف التشغيل السنوية للعمليات الصناعية على مدار الساعة.

2. تصميم مجاري مخفي، إعداد رأسي وأفقي مرن

تنتمي هذه الوحدة إلى السلسلة الكاملة من وحدات تكييف الهواء الصناعية الأفقية العمودية . يمكن تركيب معالج الهواء الداخلي الأنبوبي أفقيًا في تجاويف السقف أو عموديًا على أعمدة الجدار، مخفيًا بالكامل بواسطة ألواح السقف مع ظهور شبكات إمداد/إرجاع الهواء فقط. لا توجد خزانة كبيرة الحجم تشغل مساحة أرضية قابلة للاستخدام، وهي مثالية للأماكن التجارية الراقية وورش الإنتاج الأنيقة مع متطلبات صارمة لمظهر المساحة.

3. تقسيم هيكل نظام التبريد ذو المساحة الكبيرة

إنه نظام تبريد ذو مساحة كبيرة من النوع المنفصل يفصل المعدات الخارجية ذات التكثيف المزدوج المزعج بعيدًا عن المناطق الداخلية المشغولة. يتم تقليل الضوضاء الداخلية إلى أقل من 52 ديسيبل للحفاظ على بيئات العمل والتسوق الهادئة. يمكن أن تمتد أنابيب غاز التبريد حتى 40 مترًا لتتناسب مع هياكل المباني غير المنتظمة ومناطق التبريد المتناثرة.

4. الضغط الساكن العالي المناسب لتبريد الورش والمستودعات

تم تحسينه حصريًا كمكيف هواء عالي الكفاءة لمستودع ورشة العمل الثقيلة. يتغلب الضغط الساكن بحد أقصى 800 باسكال على مقاومة القنوات الطويلة والأكواع المتعددة والمرشحات متعددة الطبقات. يعمل تدفق الهواء الكبير الذي يتراوح بين 8000 و11000 متر مكعب في الساعة على توزيع الهواء البارد بالتساوي عبر المستودعات العالية ومحطات الإنتاج الكبيرة، مما يؤدي بسرعة إلى القضاء على تراكم الحرارة والتقسيم الطبقي لدرجة الحرارة.

خطوات التثبيت والتشغيل

1. التحقق الكامل من حمل هيكل السقف، وحجز مساحة تجويف التثبيت بما يتوافق مع أبعاد معالج الهواء الداخلي.
2. ثبت كتائف التعليق شديدة التحمل في عوارض المبنى، ثم ارفع الوحدة الداخلية ذات الأنابيب وقم بتسويتها بشكل آمن.
3. ضع وحدة التكثيف المزدوجة الخارجية على قاعدة خرسانية مسلحة، واحتفظ بمساحة محيطة قدرها 2 متر لتبديد الحرارة.
4. مد خطوط أنابيب غاز التبريد النحاسية المعزولة وأنابيب الصرف بين الوحدات الداخلية والخارجية، وأغلق جميع الوصلات بإحكام.
5. قم بتركيب مجاري الهواء للإمداد/الرجوع مع موانع تسرب ذات حواف لمنع تسرب الهواء، وتركيب شبكات الهواء بعد الانتهاء من السقف.
6. قم بتوصيل مصدر طاقة مخصص ثلاثي الطور بمفاتيح مستقلة للحماية من الحمل الزائد والدائرة القصيرة وفقدان الطور.
7. قم بتركيب عناصر الفلتر المركبة G4+F7 داخل قسم الهواء الراجع للمعالج الداخلي.
8. تعمل مضخة التفريغ على إخلاء الهواء والرطوبة في خط الأنابيب، وحقن مادة التبريد R410A وفقًا لمعايير الضغط المحددة في المصنع.
9. قم بإجراء التشغيل التجريبي للحمل الكامل: اختبار سرعة المروحة، والتبديل المزدوج للضاغط، ودرجة حرارة هواء الإمداد، والضوضاء، وأداء الضغط الثابت.
10. برنامج درجة الحرارة والرطوبة والتوقيت والوضع التلقائي عن طريق وحدة تحكم PLC تعمل باللمس أو المحطة البعيدة.
11. جدول الصيانة: مرشحات الهواء النظيفة شهريا؛ فحص ضغط غاز التبريد والتوصيلات الكهربائية كل ثلاثة أشهر؛ إصلاح شامل للنظام سنويًا.

سيناريوهات التطبيق

• ورش التصنيع الكبيرة: يتم نشر الآلات والتجميع الإلكتروني ومصانع البلاستيك كمكيفات هواء موثوقة وعالية الكفاءة في مستودعات الورش .
• مستودعات التخزين المرتفعة: المواد الخام والسلع تامة الصنع والمستودعات الانتقالية للتخزين البارد التي تحتاج إلى تبريد ثابت.
• الأماكن التجارية الكبيرة: مراكز التسوق ومراكز المعارض وقاعات الولائم التي تعمل كمعدات تبريد تجارية احترافية للأماكن الكبيرة .
• مراكز التوزيع اللوجستي: مناطق التحميل ومناطق الفرز ذات الأحمال الحرارية العالية ومتطلبات السقف الجمالية.
• مصانع معالجة الأغذية والمشروبات: ورش التعبئة والتغليف والخبز والمنتجات النهائية التي تتطلب تبريدًا بدرجة حرارة ثابتة خالية من الغبار.
• مجمعات المكاتب المتوسطة والكبيرة: طوابق مكتبية ذات مخطط مفتوح، وقاعات متعددة الوظائف، وقاعات أنشطة الموظفين.
• الأماكن الرياضية الداخلية: صالات الألعاب الرياضية وملاعب كرة الريشة والملاعب الداخلية ذات متطلبات التغطية التبريدية الواسعة.

تكلفة العميل والفوائد التشغيلية

• توفير هائل في الطاقة: انخفاض استهلاك الطاقة بنسبة 48% مما يؤدي إلى خفض فواتير الكهرباء الشهرية لتشغيل المصنع بشكل مستمر على مدار 24 ساعة طوال أيام الأسبوع.
• تعظيم المساحة: يحافظ تصميم الأنابيب المخفي بالكامل على مساحة أرضية قابلة للاستخدام بنسبة 100% للإنتاج أو التخزين أو التخطيط التجاري.
• العمر الافتراضي للمعدات الممتدة: عمر التصميم الذي يصل إلى 15 عامًا يقلل من دورات الاستبدال وتكاليف استهلاك الأصول على المدى الطويل.
• تعزيز إنتاجية الموظفين: تعمل البيئة الداخلية الباردة الموحدة على تخفيف التعب الناتج عن الحرارة وتحسين كفاءة الإنتاج.
• الحد الأدنى من تكاليف الصيانة: يعمل نظام التشخيص الذاتي ومكونات الوصول السريع على تقليل ساعات عمل الإصلاح واستهلاك قطع الغيار.
• هناك حاجة إلى كميات أقل من الوحدات: تغطي الوحدة الفردية 10P ما يصل إلى 550 مترًا مربعًا، مما يبسط التخطيط الشامل لتخطيط التدفئة والتهوية وتكييف الهواء (HVAC).
• عائد استثمار سريع: يعوض توفير الطاقة التكلفة الإضافية لأجهزة التكثيف المزدوج في غضون 7 إلى 11 شهرًا من التشغيل العادي.

الشهادات ومعايير الامتثال العالمية

• شهادة السلامة الصناعية لأنظمة التدفئة والتهوية وتكييف الهواء (CE EU).
• شهادة نظام إدارة الجودة الدولية ISO 9001
• تصنيف الحماية IP44 / IP54 من الغبار ورذاذ الماء
• الامتثال للمواد غير الخطرة البيئية
• اختبار وشهادة أداء تكييف الهواء المعتمد من AHRI
• قائمة UL للسلامة الكهربائية لتصدير أسواق أمريكا الشمالية
• شهادة ATEX الاختيارية المقاومة للانفجار لورش إنتاج الغاز القابل للاشتعال

عملية الإنتاج ومراقبة الجودة الصارمة

تدفق إنتاج خط التجميع القياسي

تتبع كل وحدة تبريد تكثيف مزدوجة مجاري 10P سير عمل التصنيع القياسي: قطع الألواح الفولاذية الخام بالليزر والثني باستخدام الحاسب الآلي ← اللحام الآلي للخزانة والرش الكهروستاتيكي المضاد للصدأ ← التجميع الأساسي للمبخر / المكثف ← تكامل وحدة الضاغط التمرير المزدوج ← تركيب المروحة والمحرك ← أسلاك دائرة التحكم وبرمجة PLC ← تجميع الآلة بالكامل ← اختبار الأداء الكامل ← التغليف الفراغي للشحن. ينفذ كل رابط إنتاج مواصفات تشغيل فنية ثابتة لضمان استقرار جودة الدفعة بشكل ثابت.

نظام فحص ما قبل التسليم متعدد الطبقات

• فحص المواد الخام الواردة: التحقق من سمك اللوحة الفولاذية، ومعايير أداء الضاغط ودرجة نقاء سائل التبريد
• اختبار ضغط محكم بنسبة 100% لخط أنابيب التبريد بالكامل للتخلص من مخاطر التسرب
• اختبار الأداء الكامل: تم التحقق من قدرة التبريد، وطاقة الإدخال، ونسبة كفاءة الطاقة (EER)، والضغط الساكن، وتدفق الهواء لكل وحدة نهائية
• اختبار احترافي لضوضاء الغرفة عديمة الصدى لضمان الامتثال لحدود الضوضاء بالديسيبل
• عينة من اختبار التشغيل المستمر للشيخوخة لمدة 2000 ساعة للتحقق من الاستقرار على المدى الطويل
• مقاومة عزل السلامة الكهربائية واختبار استمرارية التأريض لمنع مخاطر التسرب الكهربائي

شهادات العملاء ومراجعات العالم الحقيقي

مراجعة - مصنع التجميع الإلكتروني، ماليزيا : قمنا بشراء ست وحدات تبريد منخفضة الطاقة مزدوجة التكثيف ذات أنبوب 10P لورشة الإلكترونيات الدقيقة التي تبلغ مساحتها 3000 متر مربع. يستخدم كمكيف هواء عالي الكفاءة لمستودع ورشة العمل الأساسية، ويحافظ تخطيط الأنابيب المخفي على بيئة الإنتاج لدينا نظيفة ومرتبة. يعمل نظام التكثيف المزدوج على خفض نفقات الطاقة الشهرية بنسبة 47% تقريبًا مقارنة بوحدات الأنابيب القديمة ذات الضاغط الواحد. تظل درجة الحرارة ثابتة عند 25 درجة مئوية على مدار العام، مما يقلل بشكل كبير من معدلات المنتجات المعيبة الناتجة عن تقلبات درجات الحرارة.

مراجعة - مركز المعارض الكبير، إسبانيا : يعمل مكيف الهواء الصناعي التجاري المزدوج هذا كمعدات تبريد تجارية رئيسية للأماكن الكبيرة لقاعات المعارض الرئيسية. يتوافق تركيب السقف الأفقي المرن تمامًا مع تصميم السقف المعماري لدينا. يعمل الضغط الساكن العالي على تغذية مجاري الهواء متعددة الفروع بسهولة من أجل توزيع التبريد بالتساوي عبر القاعات المفتوحة الضخمة، كما أن انخفاض مستوى الضجيج لا يزعج العارضين والزوار، كما أن كفاءة استخدام الطاقة تتفوق بكثير على مكيفات الهواء ذات الأنابيب القياسية المحلية.

التعليمات

س1: كيف يختلف هذا النموذج الأنبوبي عن الإصدارات المستقيمة والمعلقة؟

A1: هذه الوحدة الأنبوبية مخفية داخل تجاويف السقف مع توزيع هواء القناة؛ في وضع مستقيم عبارة عن خزانة أرضية قائمة بذاتها، ومعلقة في السقف وهي وحدة داخلية مكشوفة. ينتمي الثلاثة جميعًا إلى خط إنتاج وحدة تكييف الهواء الصناعية الأفقية العمودية الموحدة التي تتقاسم نفس نظام التكثيف المزدوج منخفض الطاقة.

س2: ما هو مستوى توفير الطاقة الذي يمكن أن يوفره هيكل التكثيف المزدوج؟

ج2: يؤكد الاختبار المستقل الذي أجرته جهة خارجية انخفاض استهلاك الطاقة بنسبة 48% مقارنة بوحدات التبريد الأنبوبية التقليدية أحادية الضاغط 10P، مما يوفر توفيرًا هائلاً في تكاليف التشغيل على المدى الطويل للعمليات الصناعية بدون توقف.

س3: ما هو الحد الأقصى لطول القناة الذي يمكن أن تدعمه هذه الوحدة؟

A3: الضغط الثابت القياسي 800Pa يدعم تخطيطات مجاري الهواء المعقدة التي يصل طولها الإجمالي إلى 50 مترًا؛ تعمل ترقية الضغط الساكن الاختياري الفائق على توسيع السعة بشكل أكبر لأنظمة مجاري الهواء الطويلة جدًا.

س 4: هل تم تصميم هذه الوحدة لتشغيل الورشة الصناعية بدون توقف على مدار 24 ساعة؟

A4: مصمم بالكامل للخدمة الشاقة المستمرة كمكيف هواء عالي الكفاءة لمستودع ورشة العمل المخصص، مع ضواغط معززة من الدرجة الصناعية، ومحامل محكمة الغلق، وبنية خزانة مقاومة للغبار لسنوات من التشغيل على مدار الساعة.
