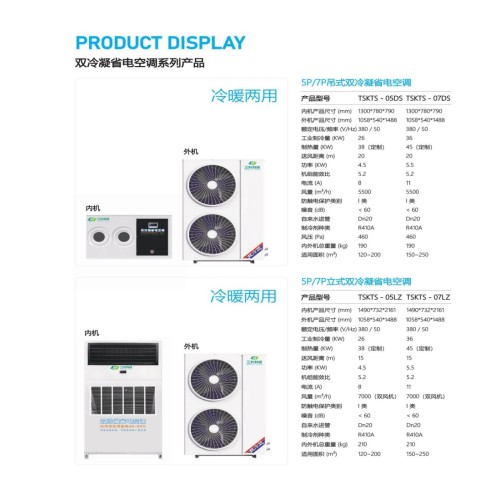

وحدة تبريد مزدوجة معلقة 5P 7P
نظرة عامة على المنتج
إن وحدة التبريد الفعالة بالتكثيف المزدوج المعلقة 5P 7P عبارة عن معدات تبريد منفصلة معلقة بالسقف تنتمي إلى نظام تبريد ذو مساحة كبيرة من النوع المنفصل . باعتبارها مكيف هواء صناعي تجاري مزدوج التكثيف عالي الأداء، تعمل الضواغط اللولبية المتوازية المزدوجة على تقليل استهلاك الطاقة بنسبة 40% (5P) و45% (7P) مقارنة بمكيفات الهواء المعلقة التقليدية ذات الضاغط الواحد. إنها وحدة تكييف هواء صناعية أفقية عمودية قياسية مع تركيب معلق علوي، تعمل كمعدات تبريد تجارية كبيرة للأماكن الكبيرة ومكيف هواء موثوق به عالي الكفاءة في مستودع ورشة العمل . يؤدي التصميم الذي يشغل طابقًا صفريًا إلى إطلاق مساحة أرضية لمعدات الإنتاج وتكديس البضائع وتخطيط الأعمال، والتبريد الثابت للمساحات التي تتراوح بين 200 إلى 350 مترًا مربعًا مثل ورش المعالجة والمستودعات اللوجستية والمطابخ الخلفية للمطاعم ومراكز البيع بالتجزئة.

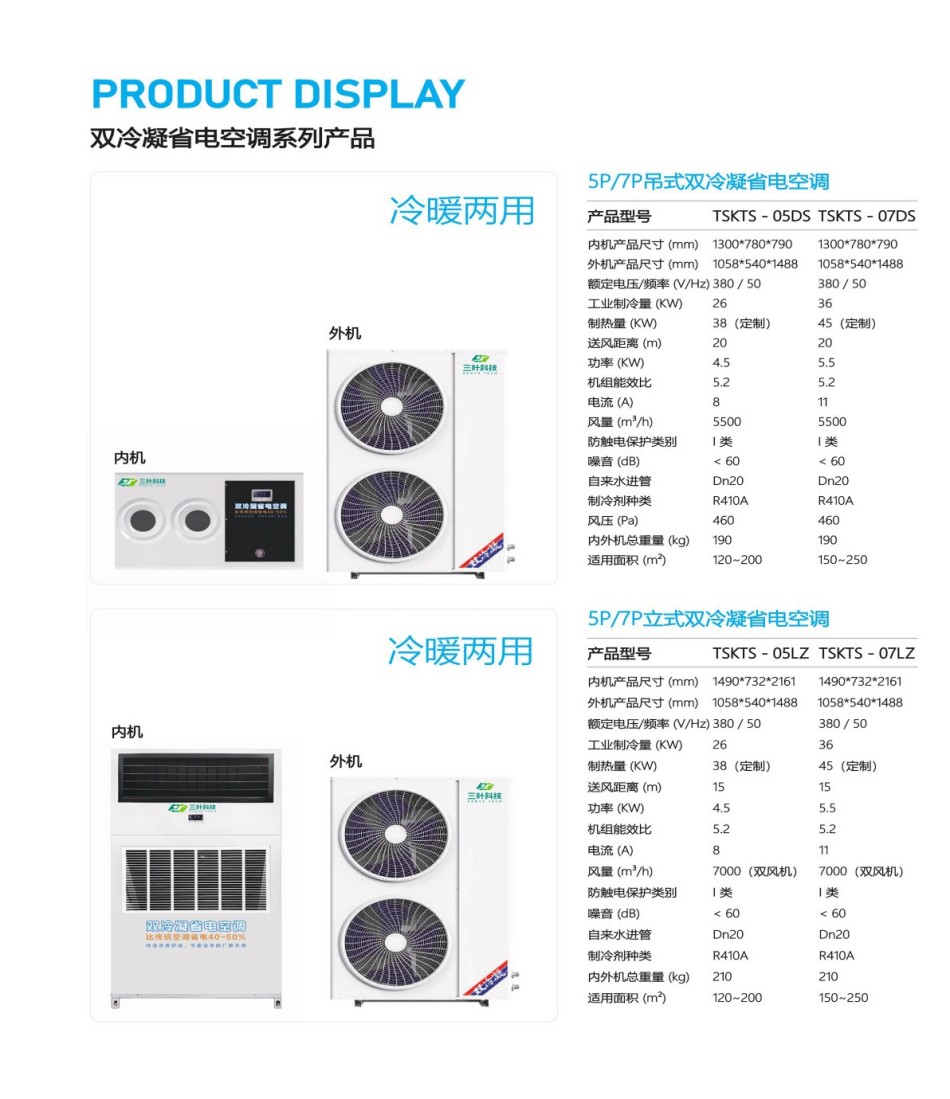

المواصفات الفنية
نموذج معلق 5P (HCU-5)
- رمز الموديل: HCU-5 (وحدة التبريد ذات التكثيف المزدوج المعلقة 5P)
- قدرة التبريد المقدرة: 12.5 كيلو واط / 5 طن تبريد
- هيكل النظام: وحدة داخلية معلقة منفصلة + وحدة تكثيف تمرير متوازية خارجية مزدوجة (مكيف هواء تكثيف مزدوج صناعي تجاري)
- المبرد: مبرد صديق للبيئة منخفض القدرة على إحداث الاحترار العالمي R410A
- نوع التثبيت: تركيب أفقي معلق في السقف (تصميم متوافق مع وحدة تكييف الهواء الصناعية الأفقية العمودية)
- حجم تدفق الهواء قابل للتعديل: 3500-5000 متر مكعب/ساعة
- الضغط الثابت الخارجي: الحد الأقصى 500 باسكال لتوسيع إمداد الهواء بقناة فرعية قصيرة
- مصدر الطاقة: 380 فولت/415 فولت، 3 مراحل، 50/60 هرتز، جهد متوافق عالميًا
- تشغيل الطاقة المدخلة: تصميم منخفض الطاقة بقدرة 3.8 كيلو وات، توفير الطاقة بنسبة 40% مقارنة بالتيار المتردد التقليدي المعلق 5P
- نسبة كفاءة الطاقة EER: تصل إلى 5.2، أعلى معايير الكفاءة العالية من الدرجة الأولى
- درجة الحرارة المحيطة المطبقة: -10 درجة مئوية ~ 48 درجة مئوية
- ضوضاء وحدة التعليق الداخلية: ≥48dB(A) على مسافة 3 أمتار
- ضوضاء وحدة التكثيف المزدوجة الخارجية: ≥68dB(A) على مسافة 3 أمتار
- نظام الترشيح: فلتر مركب G4 أساسي + F7 متوسط الكفاءة، ترقية اختيارية لغرفة الأبحاث HEPA
- نظام التحكم: دعم وحدة تحكم الحواسيب الصغيرة الذكية والمراقبة عن بعد وربط BMS
- درجة الحماية: IP44 داخلي، IP54 خارجي مقاوم للغبار ورذاذ الماء
- عمر خدمة التصميم: 12 سنة / 18000+ ساعة تشغيل متواصلة
- أبعاد وحدة التعليق الداخلية: 1800×900×600mm
- أبعاد وحدة التكثيف الخارجية: 1600×900×1200mm
- الوزن الصافي: داخلي 120 كجم، خارجي 180 كجم
- منطقة تغطية التبريد الفعالة: ما يصل إلى 200㎡ (ارتفاع السقف 3-8 م، مع مراعاة حالة العزل)
نموذج معلق 7P (HCU-7)
- رمز الموديل: HCU-7 (وحدة التبريد ذات التكثيف المزدوج المعلقة 7P)
- قدرة التبريد المقدرة: 17.5 كيلو واط / 7 طن تبريد
- هيكل النظام: وحدة داخلية معلقة مقسمة + وحدة تكثيف خارجية متوازية مزدوجة
- المبرد: مبرد صديق للبيئة ذو قدرة منخفضة على إحداث الاحترار العالمي R410A
- نوع التثبيت: تعليق السقف الأفقي
- حجم تدفق الهواء قابل للتعديل: 5000-7000 متر مكعب/ساعة
- الضغط الساكن الخارجي: الحد الأقصى 600Pa لتخطيط القناة متعددة الفروع متوسطة الطول
- مصدر الطاقة: 380 فولت/415 فولت، 3 مراحل، 50/60 هرتز، مدخل عالمي
- تشغيل الطاقة المدخلة: تصميم طاقة منخفض للغاية بقدرة 5.2 كيلو وات، وتوفير الطاقة بنسبة 45% مقارنة بوحدات التبريد المعلقة التقليدية 7P
- نسبة كفاءة الطاقة EER: تصل إلى 5.4، كفاءة عالية جدًا من الدرجة الأولى
- درجة الحرارة المحيطة المطبقة: -10 درجة مئوية ~ 48 درجة مئوية
- ضوضاء وحدة التعليق الداخلية: ≥50 ديسيبل (أ) على مسافة 3 أمتار
- ضوضاء وحدة التكثيف الخارجية: ≥70 ديسيبل (أ) على مسافة 3 أمتار
- نظام الترشيح: فلتر مركب ثنائي المرحلة G4+F7، ترقية تنقية HEPA قابلة للتخصيص
- نظام التحكم: جهاز تحكم ذكي بشاشة تعمل باللمس، وصلة تحكم مركزية للمبنى متاحة
- درجة الحماية: IP44 داخلي، IP54 خارجي مقاوم للماء والغبار والرذاذ
- عمر خدمة التصميم: 12 عامًا من التشغيل المستمر المستقر
- أبعاد وحدة التعليق الداخلية: 2000×1000×700mm
- أبعاد وحدة التكثيف الخارجية: 1800×1000×1400mm
- الوزن الصافي: داخلي 150 كجم، خارجي 220 كجم
- منطقة تغطية التبريد الفعالة: مساحة تبريد مثالية تصل إلى 350㎡
ميزات المنتج والمزايا الأساسية
1. ضاغط متوازي مزدوج التكثيف موفر للطاقة
كمكيف هواء صناعي تجاري مزدوج التكثيف ، يعمل ضاغطان التمرير مع التحكم الذكي في توزيع الحمل. تحت حمل التبريد الجزئي، يعمل ضاغط واحد فقط للتخلص من فقدان الطاقة في وضع الخمول؛ تحت الحمل الحراري الكامل، تنتج الضواغط المزدوجة قدرة تبريد كاملة. تتحقق اختبارات أداء الطرف الثالث من انقطاع الطاقة بنسبة 40% للطراز 5P وانخفاض الطاقة بنسبة 45% للطراز 7P، مما يقلل بشكل كبير من نفقات الكهرباء لمدة 12-18 ساعة يوميًا بدون توقف في المصنع والتشغيل التجاري.
2. تصميم السقف المعلق المعلق، بدون إشغال مساحة أرضية
تنتمي هذه الوحدة الداخلية المعلقة إلى سلسلة منتجات وحدات تكييف الهواء الصناعية الأفقية العمودية الكاملة. لا تشغل التركيبات المعلقة الأفقية العلوية أي مساحة أرضية، مما يحل بشكل مثالي نقاط الضعف في المساحة لورش الإنتاج المدمجة، ومطابخ إعداد الطعام الضيقة، وأماكن البيع بالتجزئة الصغيرة والمتوسطة، وخلجان إصلاح السيارات ذات المساحة القابلة للاستخدام في الأرضية المحدودة. تضمن أقواس التعليق المجلفنة للخدمة الشاقة المتطابقة سلامة الرفع المستقرة على المدى الطويل.
دليل خطوات التثبيت والتشغيل
- قم بإجراء فحص حمل شعاع السقف الرئيسي، وتأكد من أن قدرة التحمل الهيكلية تتوافق مع وزن الوحدة الداخلية (120 كجم/150 كجم).
- قم بتركيب دعامات تعليق مجلفنة للخدمة الشاقة في العوارض الحاملة، واربط البراغي بقيمة عزم دوران قياسية تبلغ 40 نيوتن متر.
- استخدم أدوات الرفع لرفع وحدة التعليق الداخلية على الأقواس، واضبط المستوى الأفقي بدقة لمنع تسرب الماء المكثف.
- ضع وحدة التكثيف المزدوجة الخارجية على قاعدة خرسانية صلبة معززة، واحتفظ بفجوة محيطة تبلغ 1.5 متر لتوزيع الهواء لتبديد الحرارة.
- قم بوضع خط أنابيب غاز التبريد النحاسي المعزول وأنبوب الصرف بين الوحدات الداخلية والخارجية، وقم بلف القطن العازل للحرارة بالكامل وأغلق جميع وصلات التوصيل بإحكام.
سيناريوهات التطبيق
- ورش التصنيع المتوسطة والكبيرة: يتم نشر الآلات وقطع غيار السيارات ومصانع صب البلاستيك كمكيفات هواء عالية الكفاءة في مستودعات الورش الأساسية.
- مستودعات المواد الخام والبضائع تامة الصنع: مناطق تخزين متوسطة تحتاج إلى تبريد مستمر دون شغل مساحة أرضية للتكديس.
- الأماكن التجارية الكبيرة: مراكز التسوق، وقاعات العرض المتوسطة، ومساحات تقديم الطعام الكبيرة التي تعمل كمعدات تبريد تجارية احترافية للأماكن الكبيرة .
- المطابخ الخلفية للفنادق والمطاعم: مناطق الإعداد والطهي ذات مساحة أرضية ضيقة وحمل حراري مرتفع من دخان الزيت.
- كراجات خدمة إصلاح السيارات: أماكن خدمة متوسطة وكبيرة مع مساحة أرضية غير كافية لمكيف الهواء العمودي.
- مراكز الفرز والنقل اللوجستية: مناطق التحميل والتفريغ والفرز مع توليد مستمر للحرارة العالية.
- مساحات المكاتب والأنشطة متوسطة الحجم: مكاتب ذات مخطط مفتوح، وقاعات متعددة الوظائف، ومناطق لاستراحة الموظفين.
الفوائد الاقتصادية والتشغيلية للعملاء
- توفير كبير في الكهرباء: يؤدي خفض الطاقة بنسبة 40% إلى 45% إلى خفض فواتير الخدمات الشهرية بشكل كبير من أجل التشغيل لساعات طويلة بدون توقف.
- توفير مساحة الأرضية بنسبة 100%: يحتفظ التصميم المعلق العلوي بجميع المساحة الأرضية لمعدات الإنتاج وتكديس البضائع وممرات سير العمل.
- عمر الخدمة الطويل: عمر التصميم الذي يبلغ 12 عامًا يقلل من تكرار استبدال المعدات وتكلفة استهلاك الأصول.
- زيادة إنتاجية الموظفين: تعمل بيئة العمل الباردة المستقرة على تخفيف الإجهاد الحراري وتحسين كفاءة مخرجات ورشة العمل.
- مدخلات تكلفة صيانة منخفضة: يعمل نظام التشخيص الذاتي والمكونات سريعة التفكيك على تقليل ساعات عمل الإصلاح واستهلاك قطع الغيار.
- تخطيط مبسط لتخطيط الموقع: وحدة 5P واحدة تغطي مساحة 200 متر مربع، ووحدة 7P واحدة تغطي مساحة 350 متر مربع لتقليل إجمالي شراء كمية وحدة التيار المتردد.
- دورة عائد الاستثمار السريع: يؤدي توفير الطاقة إلى استرداد الاستثمار الإضافي في الأجهزة ذات الضاغط المزدوج خلال 8 إلى 12 شهرًا من التشغيل المستمر العادي.
الشهادات ومعايير الامتثال العالمية
- شهادة السلامة الصناعية لأنظمة التدفئة والتهوية وتكييف الهواء (CE EU).
- شهادة نظام إدارة الجودة الدولية ISO 9001
- درجة حماية IP44 / IP54 من الغبار ورذاذ الماء
- الامتثال البيئي للمواد غير الخطرة
- التحقق من أداء تبريد تكييف الهواء الرسمي من AHRI
- قائمة UL للسلامة الكهربائية لمبيعات أسواق التصدير في أمريكا الشمالية
- شهادة ATEX الاختيارية المقاومة للانفجار لورش إنتاج الغاز القابل للاشتعال
خيارات دعم التخصيص
- وحدة تسخين المضخة الحرارية مثبتة مسبقًا للتبريد والتدفئة على مدار العام لعملية مزدوجة الغرض
- وحدة إزالة الرطوبة الثابتة عالية الدقة لبيئات الإنتاج والتخزين الحساسة للرطوبة
- ترقية خزانة من الفولاذ المقاوم للصدأ 304/316 لجو ورشة عمل كيميائية شديدة التآكل
- الوصول إلى بروتوكول الاتصال Modbus/BACnet للتحكم الذكي المركزي BMS في المصنع
- طلاء مسحوق ألوان RAL مخصص لغلاف وحدة التكثيف الخارجية المتوافق مع نغمة العلامة التجارية لمصنع المؤسسة
- مجموعة خطوط أنابيب التبريد ذات الطول الممتد مع تكوين تشحيم محسّن للضاغط
- مجموعة كاملة من المكونات الكهربائية المقاومة للانفجار لمناطق الإنتاج المصنفة الخطرة
- ترقية مروحة الضغط الثابت العالي (بحد أقصى 700 باسكال) لتخطيط إمداد هواء مجاري الهواء متعدد الفروع الأطول والمعقد
عملية الإنتاج ومراقبة الجودة الصارمة
تدفق إنتاج خط التجميع القياسي
تعتمد كل وحدة تبريد تكثيف مزدوجة معلقة 5P / 7P سير عمل موحد موحد للتجميع: قطع الألواح الفولاذية الخام بالليزر والثني باستخدام الحاسب الآلي ← اللحام الآلي للخزانة والرش الكهروستاتيكي المضاد للصدأ ← التجميع الأساسي للمبخر والمكثف للمبادل الحراري ← تكامل وحدة الضاغط التمرير المزدوج ← تثبيت المروحة المعلقة والمحرك الثابت ← أسلاك دائرة التحكم وتصحيح أخطاء برنامج الكمبيوتر الصغير ← تجميع الآلة بالكامل ← اختبار أداء المنتج النهائي ← تعبئة مفرغة مقاومة للرطوبة للتسليم. ينفذ كل إجراء عمل مواصفات تشغيل فنية ثابتة لضمان جودة ثابتة ومستقرة للدفعة.
فحص صارم متعدد الجولات قبل التسليم
- فحص المواد الخام الواردة: اختبار سمك اللوحة الفولاذية، ومعلمات أداء الضاغط ودرجة نقاء سائل التبريد
- اختبار تسرب الضغط المحكم بنسبة 100% لنظام أنابيب التبريد بالكامل
- اختبار الأداء الكامل: تم التحقق من قدرة التبريد، وطاقة الإدخال، ونسبة كفاءة الطاقة (EER)، والضغط الساكن، وتدفق الهواء لكل وحدة نهائية
- كشف احترافي لضوضاء الغرفة عديمة الصدى لتلبية حدود التشغيل القياسية بالديسيبل
- عينة من اختبار التشغيل المستمر للشيخوخة لمدة 1000 ساعة للتحقق من استقرار التشغيل لفترة طويلة
- مقاومة عزل السلامة الكهربائية واختبار استمرارية التأريض للقضاء على مخاطر التسرب الكهربائي
التعليمات
س 1: ما هي الاختلافات بين نماذج 5P/7P المعلقة والمستقيمة والأنبوبية؟
A1: النوع المعلق هو وحدة داخلية مكشوفة معلقة بالسقف لتوفير مساحة الأرضية؛ تستقيم خزانة عمودية أرضية قائمة بذاتها. الأنبوب هو تخطيط قناة السقف المخفية بالكامل. تنتمي جميع السلاسل الثلاث إلى خط إنتاج وحدة تكييف الهواء الصناعية الأفقية العمودية الموحدة مع نظام تكثيف مزدوج متطابق منخفض الطاقة.
س2: ما هي كمية الكهرباء التي يمكن لنظام التكثيف المزدوج توفيرها؟
ج2: يؤكد اختبار الطاقة المعتمد من طرف ثالث توفير الطاقة بنسبة 40% لطراز 5P، وتوفير ما يصل إلى 45% من الطاقة لطراز 7P مقابل وحدات التبريد المعلقة التقليدية ذات الضاغط الواحد، مما يحقق وفورات واضحة في تكاليف التشغيل على المدى الطويل للمصنع على مدار الساعة والتشغيل التجاري.
Q3: هل يمكن لهذه الوحدة المعلقة توصيل مجاري الهواء الفرعية لإمداد الهواء الاتجاهي؟
A3: نعم، 5P يدعم الضغط الثابت بحد أقصى 500Pa للقنوات الفرعية القصيرة؛ يدعم 7P ضغطًا ثابتًا بحد أقصى 600Pa لتخطيط توزيع هواء مجاري الهواء متعدد الفروع ومتوسط الطول.
