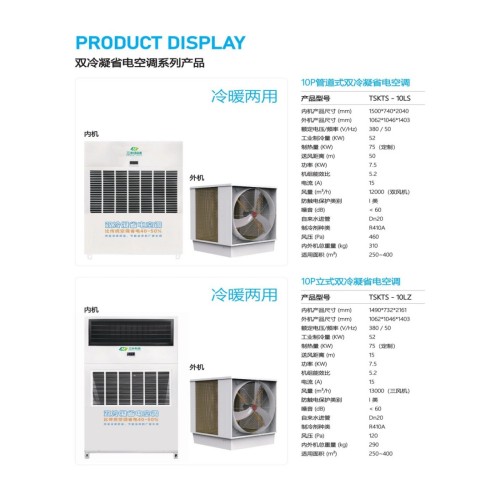

جهاز تيار متردد مزدوج فعال للتكثيف على الأرض 10P
نظرة عامة على المنتج
جهاز التيار المتردد ذو الكفاءة العالية والتكثيف المزدوج القائم على الأرض 10P عبارة عن معدات تبريد منفصلة شديدة التحمل مصنفة على أنها نظام تبريد ذو مساحة كبيرة من النوع المنفصل عالي السعة. باعتبارها مكيف هواء صناعي تجاري مزدوج التكثيف ، توفر الضواغط اللولبية المتوازية المزدوجة تخفيضًا في الطاقة بنسبة 48% مقارنةً بمكيفات الهواء الأرضية التقليدية ذات الضاغط الفردي 10P. إنه نموذج عمودي قياسي لسلسلة وحدات تكييف الهواء الصناعية الأفقية العمودية مع وضع أرضي مستقيم، ويعمل كمعدات تبريد تجارية كبيرة للأماكن الكبيرة ومكيف هواء عالي الكفاءة لمستودع ورشة العمل الثقيل. لا حاجة إلى تعليق في السقف أو تعزيز هيكلي، حيث يتم وضعه ببساطة على أرض مسطحة صلبة للتركيب السريع، مما يوفر تبريدًا موحدًا ومستقرًا لورش العمل الكبيرة التي تبلغ مساحتها 450-550 مترًا مربعًا والمستودعات اللوجستية ومراكز المعارض ومحلات السوبر ماركت والمطابخ المركزية الكبيرة لتقديم الطعام.
المواصفات الفنية
الموديل القائم على الأرض 10P (FSD-10)
- رمز الموديل: FSD-10 (جهاز تيار متردد مزدوج فعال للتكثيف قائم على الأرض 10P)
- قدرة التبريد المقدرة: 25 كيلو واط / 10 طن مخرج تبريد
- تكوين النظام: خزانة داخلية منقسمة بشكل مستقيم + وحدة تكثيف تمرير متوازية خارجية مزدوجة (مكيف هواء صناعي تجاري مزدوج التكثيف)
- المبرد: مبرد R410A صديق للبيئة ذو قدرة منخفضة على إحداث الاحترار العالمي
- وضع التثبيت: وضع الأرضية المستقيمة القائمة بذاتها (التخطيط القياسي الرأسي لوحدة تكييف الهواء الصناعية الأفقية الرأسية)
- حجم تدفق الهواء قابل للتعديل: 8000-11000 متر مكعب/ساعة
- الضغط الثابت الخارجي: بحد أقصى 600 باسكال لتوسيع إمداد الهواء بالقناة الفرعية القصيرة إلى المتوسطة
- معيار مدخلات الطاقة: 380 فولت/415 فولت ثلاثي الطور، 50 هرتز/60 هرتز، تكيف الجهد العالمي
- تشغيل الطاقة المدخلة: تصميم طاقة منخفض للغاية بقدرة 7.2 كيلو وات، وتوفير الطاقة بنسبة 48% مقارنةً بمكيفات الهواء الأرضية التقليدية بقدرة 10P
- نسبة كفاءة الطاقة EER: تصل إلى 5.6، أعلى مستوى وطني عالي الكفاءة من الدرجة الأولى
- نطاق درجة الحرارة المحيطة المطبق: -12 درجة مئوية ~ 50 درجة مئوية
- ضجيج التشغيل الداخلي للخزانة المستقيمة: ≥52 ديسيبل (أ) على مسافة 3 أمتار
- ضوضاء وحدة التكثيف المزدوجة الخارجية: ≥72 ديسيبل (أ) على مسافة 3 أمتار
- نظام الترشيح: مرشح مركب G4 أساسي + F7 متوسط الكفاءة، ترقية اختيارية لتنقية غرف الأبحاث HEPA
- نظام التحكم: لوحة اللمس الذكية PLC، تدعم المراقبة عن بعد والربط المركزي BMS
- تصنيف الحماية: IP44 داخلي، IP54 خارجي ضد الغبار والماء المتناثر ومقاوم للتآكل الخفيف
- عمر خدمة التصميم: 15 عامًا / 22000+ ساعة من التشغيل المستقر المستمر
- الأبعاد الكلية للخزانة الداخلية المستقيمة: 2200×1100×700mm
- أبعاد وحدة التكثيف الخارجية: 2100×1100×1600mm
- الوزن الصافي: الوحدة الداخلية 185 كجم، الوحدة الخارجية 280 كجم
- منطقة تغطية التبريد الفعالة: 450–550㎡ (القيمة المرجعية تعتمد على ارتفاع السقف من 3 إلى 9 أمتار وعزل المبنى العادي)
ميزات المنتج والمزايا الأساسية
1. ضاغط متوازي مزدوج التكثيف موفر للطاقة
كمكيف هواء صناعي تجاري مزدوج التكثيف ، يعمل ضاغطان تمريران تحت منطق توزيع الحمل الذكي. في ظل الحمل الحراري الجزئي، يعمل ضاغط واحد فقط للتخلص من استهلاك الطاقة الخامل؛ في ظل ذروة الحمل الحراري الكامل، تنتج الضواغط المزدوجة معًا قدرة تبريد كاملة تبلغ 25 كيلو وات. يتحقق اختبار كفاءة الطاقة الاحترافي الذي تجريه جهة خارجية من تقليل استهلاك الكهرباء بنسبة 48%، مما يقلل بشكل كبير من نفقات الكهرباء في المصنع والعمليات التجارية على مدار الساعة طوال أيام الأسبوع.
2. تخطيط الأرضية المستقيمة، لا يتطلب بناء السقف
تنتمي هذه الخزانة العمودية إلى السلسلة الكاملة من وحدات تكييف الهواء الصناعية الأفقية العمودية . يؤدي الوضع المباشر على أرض مسطحة صلبة إلى التخلص من حفر السقف، وتركيب كتيفة التعليق، وتكاليف بناء تقوية العوارض ودورات البناء. مثالي لتجديد المصانع القديمة، والمباني ذات قدرة تحمل السقف غير الكافية، والأماكن التي تحظر أعمال الرفع الصاخبة.
3. نظام تبريد منفصل ذو مساحة كبيرة وهيكل عزل الضوضاء والحرارة
إنه نظام تبريد ذو مساحة كبيرة من النوع المنفصل الذي يفصل معدات التكثيف المزدوجة الخارجية ذات الحرارة العالية والصاخبة بعيدًا عن الخزانات المستقيمة الداخلية. يتم التحكم في ضوضاء التشغيل الداخلية بأقل من 52 ديسيبل لضمان بيئات عمل هادئة للإنتاج والتسوق وتقديم الطعام. يمكن أن تمتد خطوط أنابيب النحاس المبردة حتى 40 مترًا بمرونة للتكيف مع هياكل البناء غير المنتظمة ومتطلبات التبريد متعددة المناطق.
4. تحسين أداء تبريد المستودعات وورش العمل الشاقة
تم تخصيصه خصيصًا كمكيف هواء عالي الكفاءة لمستودع ورشة العمل يمكن الاعتماد عليه للحمل الثقيل. مبادل حراري سميك مضاد للغبار، ومروحة كبيرة الحجم ذات ضغط ثابت عالي وخزانة محكمة الغلق بالكامل تتكيف مع البيئات الصناعية المتربة ذات درجة الحرارة العالية. يعمل تدفق الهواء القوي المتوازن لمسافات طويلة على التخلص بسرعة من المناطق الساخنة ذات درجات الحرارة العالية وتقسيم درجات الحرارة الرأسية في مصانع الإنتاج الكبيرة ومستودعات التخزين.
دليل خطوات التثبيت والتشغيل
- حدد موضعًا أرضيًا صلبًا ومسطحًا وحاملاً للخزانة الداخلية المستقيمة، واحتفظ بمساحة أمامية قدرها 1.5 متر لمخرج الهواء والوصول إلى الصيانة.
- ضع وحدة التكثيف المزدوجة الخارجية على قاعدة خرسانية مسلحة، واحتفظ بفجوة محيطة تبلغ 2 متر لتوزيع الهواء لتبديد الحرارة.
- يتم مد خطوط أنابيب غاز التبريد النحاسية المعزولة وأنابيب الصرف بين الوحدات الداخلية والخارجية، وتغليف القطن العازل الحراري بالكامل وإغلاق جميع وصلات التوصيل بإحكام.
- قم بتوصيل دائرة طاقة مستقلة ثلاثية الطور ومزودة بمفاتيح حماية من الحمل الزائد والدائرة القصيرة وفقدان الطور.
- قم بتركيب شاشة الفلتر المركبة G4+F7 عند مدخل الهواء الداخلي، وقم بقفل جميع ألواح الخزانة بإحكام بعد التجميع.
- يستخرج الهواء والرطوبة داخل خطوط أنابيب التبريد بالفراغ، ثم يملأ سائل التبريد R410A وفقًا لقيمة الضغط القياسية التي تمت معايرتها في المصنع.
سيناريوهات التطبيق
- ورش التصنيع الثقيلة: يتم نشر الآلات وقطع غيار السيارات ومصانع صب البلاستيك كمكيفات هواء عالية الكفاءة في مستودعات الورشة الأساسية.
- مستودعات التخزين الكبيرة: المواد الخام والسلع تامة الصنع ومستودعات البضائع الحساسة لدرجة الحرارة والتي تتطلب تخزينًا تبريدًا مستمرًا.
- الأماكن التجارية الكبيرة: محلات السوبر ماركت ومراكز المعارض الكبيرة وقاعات الولائم الكبرى التي تعمل كمعدات تبريد تجارية احترافية للأماكن الكبيرة .
- مطابخ تجهيز الأغذية المركزية وتقديم الطعام في الفنادق: مناطق كبيرة للتحضير والطهي ذات حمل حراري مستمر عالي للغاية.
- كراجات خدمة إصلاح السيارات الكبيرة: ورش خدمة متعددة الأكشاك في المرتفعات بدون شروط رفع السقف.
- مراكز الفرز اللوجستية الكبيرة: مناطق التحميل/التفريغ والفرز الجماعية مع توليد حرارة عالية بشكل مستمر.
- مجمعات المكاتب والأنشطة الكبيرة: مناطق مكتبية متعددة الطوابق ذات مخطط مفتوح، وقاعات كبيرة متعددة الوظائف، وقاعات رياضية للموظفين.
الفوائد الاقتصادية والتشغيلية للعملاء
- توفير كبير في الكهرباء: يؤدي خفض الطاقة بنسبة 48% إلى خفض فواتير الخدمات الشهرية بشكل كبير لتشغيل المصنع لمدة 24 ساعة بدون توقف.
- لا توجد تكاليف بناء للرفع: يوفر الوضع القائم على الأرض تقوية السقف وإطار التعليق ورسوم عمالة الرفع المرتفعة.
- عمر خدمة ممتد لمدة 15 عامًا: يقلل من تكرار استبدال المعدات وتكاليف استهلاك الأصول على المدى الطويل.
- تعزيز إنتاجية الموظفين: تعمل بيئة العمل الباردة المستقرة على تخفيف التعب الناتج عن الحرارة وترفع كفاءة الإنتاج الإجمالية لورشة العمل.
- الحد الأدنى من مدخلات الصيانة: يعمل نظام التشخيص الذاتي والمكونات سريعة التفكيك على تقليل ساعات عمل الإصلاح واستهلاك قطع الغيار.
- مطلوب كميات أقل من الوحدات: وحدة 10P واحدة تغطي ما يصل إلى 550 مترًا مربعًا، مما يبسط التخطيط الشامل لكمية تخطيط التدفئة والتهوية وتكييف الهواء (HVAC) في المصنع.
- دورة عائد الاستثمار السريع: يؤدي توفير الطاقة إلى استرداد الاستثمار الإضافي في الأجهزة ذات الضاغط المزدوج خلال 7 إلى 11 شهرًا من التشغيل المستمر العادي.
الشهادات ومعايير الامتثال العالمية
- شهادة السلامة الصناعية لأنظمة التدفئة والتهوية وتكييف الهواء (CE EU).
- شهادة نظام إدارة الجودة الدولية ISO 9001
- درجة حماية IP44 / IP54 من الغبار ورذاذ الماء
- الامتثال البيئي للمواد غير الخطرة
- التحقق من أداء تبريد تكييف الهواء الرسمي من AHRI
- قائمة UL للسلامة الكهربائية لأسواق التصدير في أمريكا الشمالية
- شهادة ATEX الاختيارية المقاومة للانفجار لورش إنتاج الغاز القابل للاشتعال
خيارات دعم التخصيص
- وحدة تسخين المضخة الحرارية مثبتة مسبقًا للتبريد والتدفئة على مدار العام لعملية مزدوجة الغرض
- وحدة إزالة الرطوبة الثابتة عالية الدقة لبيئات الإنتاج والتخزين الحساسة للرطوبة
- ترقية خزانة الفولاذ المقاوم للصدأ 304/316 لظروف ورشة العمل الكيميائية شديدة التآكل
- الوصول إلى اتصالات Modbus/BACnet للتحكم الذكي المركزي BMS في المصنع
- طلاء مسحوق ألوان RAL مخصص لوحدة التكثيف الخارجية لتتناسب مع نغمة العلامة التجارية لمصنع المؤسسة
- مجموعة خطوط أنابيب التبريد الموسعة مع تكوين تشحيم الضاغط المحسن
- مجموعة كاملة من المكونات الكهربائية المقاومة للانفجار لمناطق الإنتاج المصنفة الخطرة
- ترقية مروحة الضغط الثابت العالي (بحد أقصى 800 باسكال) لشبكات مجاري الهواء المعقدة والمتعددة الفروع
عملية الإنتاج ومراقبة الجودة الصارمة
تدفق إنتاج خط التجميع القياسي
يتبع كل جهاز تيار متردد مزدوج التكثيف فعال 10P سير عمل تجميع موحد وموحد: القطع بالليزر لألواح الفولاذ الخام والثني باستخدام الحاسب الآلي ← اللحام الآلي للخزانة والرش الكهروستاتيكي المضاد للصدأ ← التجميع الأساسي للمبخر والمكثف للمبادل الحراري ← تكامل وحدة الضاغط التمرير المزدوج ← التركيب الثابت للمروحة والمحرك ← أسلاك دائرة التحكم وتصحيح أخطاء برنامج PLC ← تجميع الآلة بالكامل ← اختبار الأداء النهائي ← تعبئة فراغية مقاومة للرطوبة للشحن. ينفذ كل إجراء عمل مواصفات تشغيل فنية ثابتة لضمان جودة ثابتة ومستقرة للدفعة.
فحص صارم متعدد الجولات قبل التسليم
- فحص المواد الخام الواردة: اختبار سمك اللوحة الفولاذية، ومعلمات أداء الضاغط ودرجة نقاء سائل التبريد
- اختبار تسرب الضغط المحكم بنسبة 100% لنظام أنابيب التبريد بالكامل
- اختبار الأداء الكامل: تم اختبار قدرة التبريد، وطاقة الإدخال، ونسبة كفاءة الطاقة (EER)، والضغط الثابت، وتدفق الهواء لكل وحدة نهائية
- كشف احترافي لضوضاء الغرفة عديمة الصدى لتلبية حدود التشغيل القياسية بالديسيبل
- عينة من اختبار التشغيل المستمر للشيخوخة لمدة 2000 ساعة للتحقق من الثبات على المدى الطويل
- مقاومة عزل السلامة الكهربائية واختبار استمرارية التأريض للقضاء على مخاطر التسرب الكهربائي
التعليمات
س 1: ما هي الاختلافات بين النماذج الأرضية المعلقة والمعلقة والأنابيب 10P؟
A1: الأرضية الدائمة عبارة عن خزانة مستقيمة قائمة بذاتها مع عدم الحاجة إلى إنشاء سقف ؛ التعليق عبارة عن وحدة داخلية مكشوفة معلقة بالسقف مما يوفر مساحة الأرضية؛ الأنبوب هو تخطيط قناة السقف المخفية بالكامل. تنتمي جميع السلاسل الثلاث إلى خط إنتاج وحدة تكييف الهواء الصناعية الأفقية العمودية الموحدة مع نظام تكثيف مزدوج متطابق منخفض الطاقة.
س2: ما هي كمية الكهرباء التي يمكن لنظام التكثيف المزدوج توفيرها؟
ج2: يؤكد اختبار الطاقة المعتمد من طرف ثالث استهلاكًا أقل للطاقة بنسبة 48% مقارنة بمكيفات الهواء الأرضية التقليدية ذات الضاغط الواحد 10P، مما يحقق وفورات هائلة في تكاليف التشغيل على المدى الطويل للتشغيل المستمر الصناعي والتجاري على مدار الساعة.
Q3: هل يمكن لهذه الوحدة الأرضية توصيل مجاري الهواء ذات الفروع الطويلة لإمداد الهواء الاتجاهي؟
A3: الضغط الثابت القياسي 600Pa يدعم تخطيط القناة متعدد الفروع متوسط الطول؛ ترقية اختيارية للضغط الساكن العالي تصل إلى 800 باسكال لشبكات توزيع الهواء المعقدة الطويلة للغاية.
